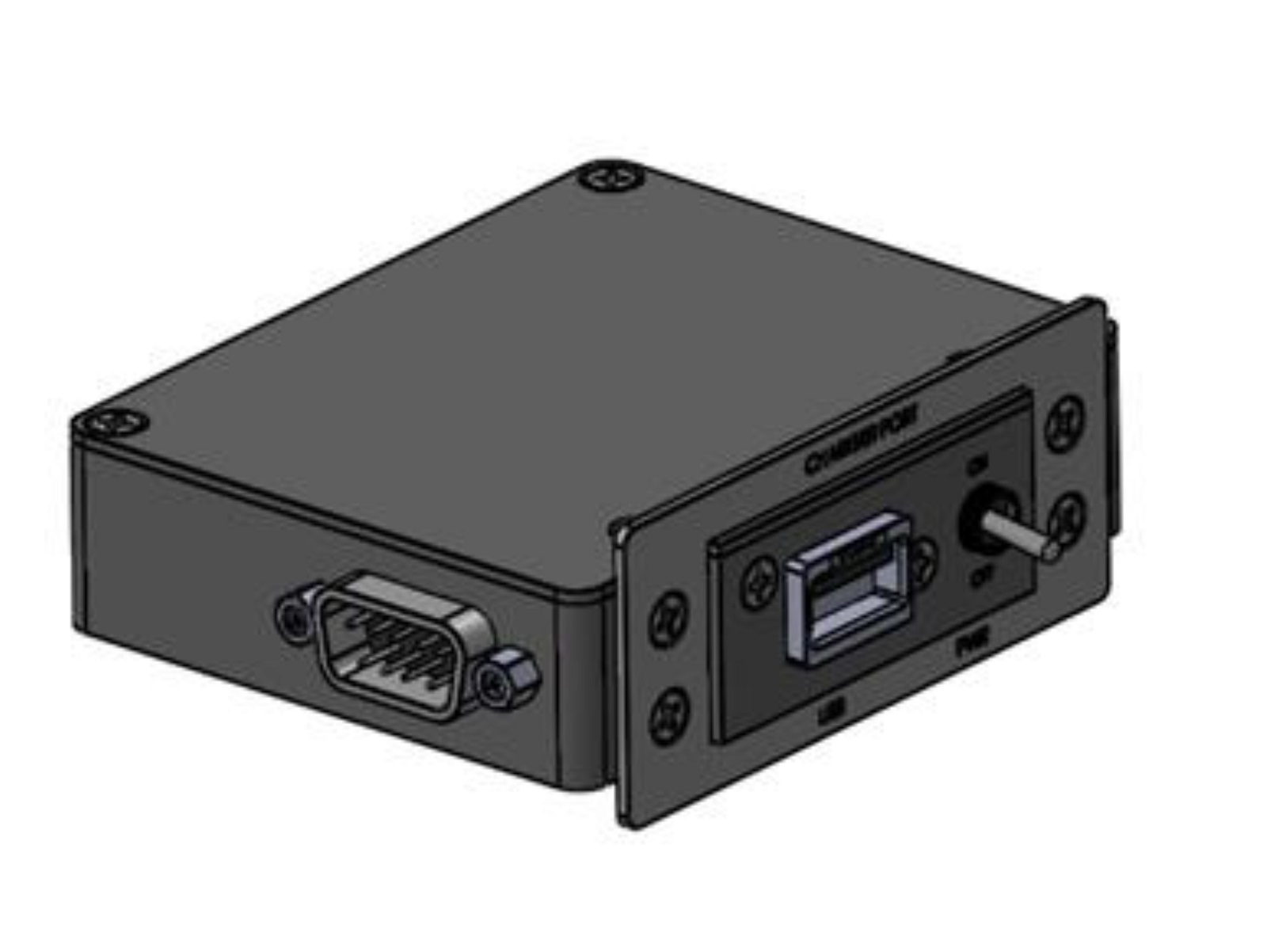

IPS USB جانبي الجدار الجانبي

المواصفات

• المدخلات: 28 فولت تيار مستمر @ 1.0 أمبير كحد أقصى – حماية ضد الجهد المنخفض
• المخرجات: 5.2 فولت تيار مستمر @ 15 واط كحد أقصى – حماية من قصر الدائرة الكهربائية – محدد التيار الزائد (IAW MFI من Apple) الوزن: 5.2 فولت تيار مستمر: الوزن: 8 أوقية / 227 جم – مبيت من الألومنيوم المخصص للطيران (6061 -T6)
• التركيب: 8 أقدام/ 2.4384 متر – المسافة القصوى بين IPS والكمبيوتر اللوحي
• ثقوب التركيب: أربعة (4) لكل منها # 4 – 40

موصلات التزاوج – J1 (مدخل)

P/N: M24308/2-1F:

• الدبوس 1- طاقة 28 فولت تيار مستمر,
• الدبوس 2 – أرضي
• الدبوس 3 – الشاسيه
• الدبوس 4 – منع

رقم الجزء: 213013-19

تم اختباره: يفي بمتطلبات EASA TGL-36
تفي بمتطلبات FAA AC 120-76B
تفي بمعايير MIL-STD-461 “EMI”

RTCA DO-160G: القسم 7 (ب)، 8 (ق)، 15 (أ)، 17 (ب)، 18 (ر)، 19 (ب س)، 20 (ت)، 21 (م م)، 25 (أ)

موصلات التزاوج – J2 (مخرج)

الولايات المتحدة الأمريكية8

• دبوس 1- طاقة 5.2 فولت تيار مستمر @ 15 وات كحد أقصى
• الدبوس 2 – الاستشعار (-) أبيض
• الدبوس 3 – الاستشعار (+) أخضر
• الدبوس 4 – GND

متوافق

التركيب: يتم تركيب IPS على الجدار الجانبي

متوافق: مجموعة دعم إلكترونيات الطيران هي مطور Apple MFI.
