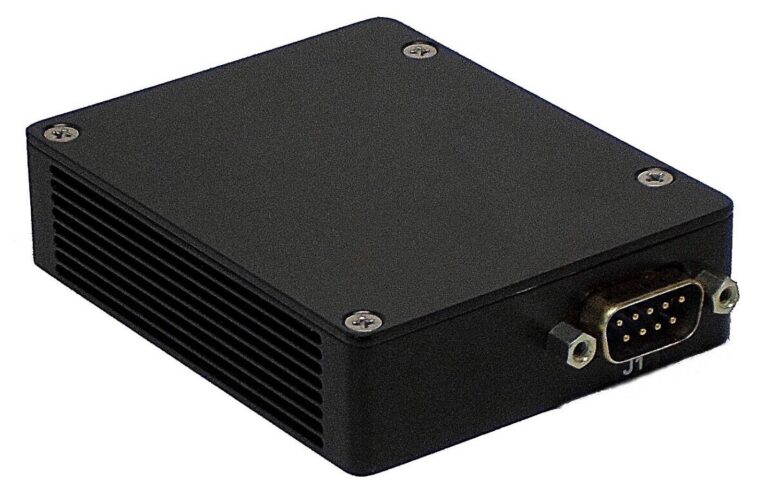

USB + iPad IPS

المواصفات

• الأبعاد: 3.25 بوصة (8.3 سم) طولًا × 2.25 بوصة (5.7 سم) عرضًا × 1 بوصة (2.5 سم) ارتفاعًا
• الوزن: 8.2 أونصة / 233 جرام – هيكل من الألمنيوم الصناعي (6061‐T6)
• 8 أقدام / 2.4384 متر – الحد الأقصى للمسافة بين IPS والجهاز اللوحي
• أربعة (4) كل منها # 4 – 40
• المداخل: 28VDC @ 1.3 AMP Max – حماية ضد زيادة الجهد
• المخارج:  5.2VDC @ 30W Max – حماية ضد الدوائر القصرية – محدد التيار الزائد

موصلات التزاوج – J1 (مدخل)

P/N: M24308/4-1F:

• الدبوس 1 – طاقة 28 فولت تيار مستمر,
• الدبوس 2 – أرضي
• الدبوس 3 – الشاسيه
• الدبوس 4 – المثبط

رقم الجزء: 213013–2

تفي بمتطلبات EASA TGL-36
تفي بمتطلبات FAA AC 120-76B
تفي بمعايير MIL-STD-461 “EMI”

تفي بـ RTCA DO-160G: القسم 7(B)، 8(S)، 15(A)، 17(B)، 18(R)، 19(BCX)، 20(TT)، 21(MM)، 25(A)

موصلات التزاوج – J2 (مخرج)

P/N: M24308/2-1F:

• الدبوس 1 – طاقة 5.2 فولت تيار مستمر @ 30 وات كحد أقصى
• الدبوس 2 – تأريض
• الدبوس 3 – الهيكل
• الدبوس 4 – استشعار (-) أبيض
• السن 5 – الاستشعار (+) أخضر

J3: منفذ USB 2.0 قياسي (للشحن فقط)

متوافق

التوافق: يعمل مع جميع موديلات iPad
